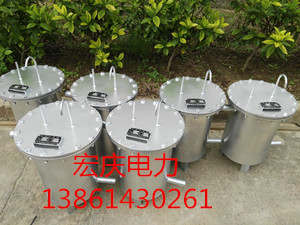

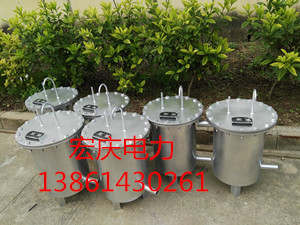

高温高压取样冷却器
高温高压取样冷却器
一、取样冷却器用途及适用范围：
取样冷却器用于锅炉房或发电厂内汽水化验取样冷却，锅炉及热力系统中的水大都温度较高,而高水温不便于取样,也不便于测定,在取样中应加以冷却,所以要把取样点的样品引进取样冷却器进行冷却,一般要求保证流量在500-700mL/min时,样品能冷取到30-40度以下,满足中华人民共和国电力行业DL/T 457—91的标准.(请您再正确选购取样器点击)
取样的导管均采用不锈钢管,不能用碳钢管或黄铜管,以免样品在取样过程中被导管中的金属腐蚀产物污染.
我厂取样冷却器适用于温度较高的液体和气体等介质取样，具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点。
二 、 取样冷却器规格型号 ：
规 格 型 号
管内压力 MPa
管内温度℃
冷却面积 m 2
冷却管
材质
QYL-159
<5.4
<450
0.25
?12x2
筒体20#钢
冷却管不锈钢1Cr18Ni9Ti
QYL-219
0.38
QYL-273
0.69
QYL-325
0.92
QYL-159
<10.0
<540
0.25
?14x2
QYL-219
0.38
QYL-273
0.69
QYL-325
0.92
三、取样冷却器冷却面积的计算：
1: 如果已知样品流量、冷却水温度及样品的初始条件，则取样冷却器所需冷却面 积可由式(A1)求得：
A= f ?1.0029/3600Δtm?U (A1)
式中 A——所需冷却面积，m2；
f——样品流量，L/h；
Δtm——平均温差，℃；
U——整体热交换系数(对双层螺旋管及浸液式冷却器均取U=200)。
当样品为过热蒸汽时，对每100℃过热度，应在由式(A1)计算出的冷却面积基 础上增加12.6%。
2: 平均温差可由式(A2)求得：
Δtm= [( t1-T2)-(t2-T1)]/[L( t1-T2)/(t2-T1)] (A2)
式中 Δtm——平均温差，℃；
t1——冷却器进口样品温度，℃；
t2——冷却器进口样品温度，℃；
T1——冷却器进口冷却水温度，℃；
T2——冷却器出口冷却水温度，℃。
