有害气体、余热蒸汽回收装置宏庆设计

日期:2015/3/31 6:27:24 浏览次数:463

                  有害气体、余热蒸汽回收装置宏庆设计


一、设备说明:
  有害气体及排放蒸汽回收装置:主要有以下几大部件组成螺旋、中和储罐、射水泵组、溶液箱及相关管道组合。
螺旋:主要有溶液进口室、有害气体及蒸汽排放吸入室、气体混合室、螺旋喷嘴、收缩管、增压段等组成,其中收缩管、螺旋喷嘴材质为不锈钢。

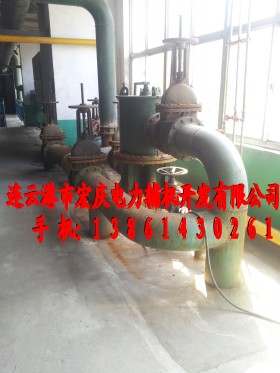

二、有害气体及排放蒸汽中和回收装置系统(如图所示)
  该装置是华宝节能型产品,该装置是按国家节能减排要求设计的,适用于化工厂、中石油、中石化、各种钢厂对排放空气(有害气体)、排放蒸汽回收装置。保证空气不受有害气体的污染。
三、系统结构:
  射水泵(1)进口连接溶液箱(2)射水泵出口连接螺旋溶液进口室(A)螺旋入口(B)室连接设备有害气体、蒸汽排放口,螺旋束管(C)与增压段(D)连接,增压段与中和储罐上部管口连接,储罐下部排放口和溶液箱等部件连接。运行状态为闭式循环。
四、工作原理:
  启用射水泵,射水泵将中和溶液吸入泵内,经螺旋室,经螺旋喷嘴旋流射入收缩管,射流状态下混合室形成负压,负压状态将有害气体充分吸入,有害气体、蒸汽被射流夹带进入中和储罐内中和。有害气体、蒸汽于中和溶液在封闭的储罐内充分中和,通过储罐下部排液管口排入溶液箱内。
  另外该装置还可余气回收,可以回收连续排污扩容器、定期排污扩容器、除氧器等设备余气排放,利用排放蒸汽把除盐水加热,然后调整补给水的流量来调节疏水箱的水温。冷却水由射水泵出水口进入螺旋,螺旋将冷却水射入中和储罐,在此过程中,余蒸汽和水直接混合,蒸汽转换热能-热水,最后由中和储罐下部出水口排入疏水箱,循环再利用,受到最为理想的热效益。
