真空除氧器、加药装置采购技术要求说明及参数?
真空除氧器、加药装置采购技术要求说明及参数?

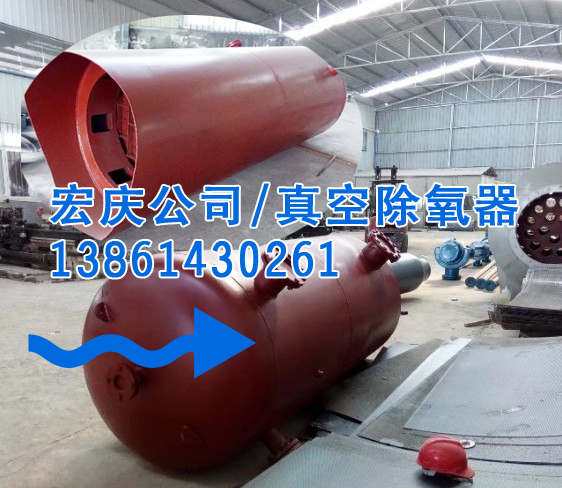

真空除氧器、加药装置本体、电动机、电泵联轴器、共用底座、地脚螺栓、进出口配套法兰及其他必要的配件；
序号 设备名称 型号规格 数量 备注
1 真空真空除氧器 处理量130t/h 1台
2 磷酸盐加药装置 3台套 两箱四泵/套
技术要求：
1）、本设备为余热发电系统配套设备，系统采用智能化集中控制运行方式，包括对全站各辅助系统的控制。因此，要求投标方根据中央智能控制设计要求提供设备配置(含在线溶氧检测、炉水PH值在线检测)。
2）真空除氧器主要由真空除氧器本体、电动机、电泵联轴器、共用底座、地脚螺栓、进出口配套法兰及其他必要的配件等部件构成；
3）除氧水箱与射水箱之间设计要求加100mm隔层，减少对射水箱的传热影响。
4) 本技术分册中提出的是设备的功能设计、结构、性能保证、安装和试验等方面最低限度的技术要求，中标方应保证提供符合本合同和国家标准、国际标准的具有国内最先进水平的优质产品。
5) 设备性能优越（中标方要考虑需方所在地湿热的地理环境条件和降雨天数多、雨量大的特点，保证设备能正常工作），保证满足投标方对设备使用的基本要求。
6) 传动装置应有可靠的、安全的防护措施。
7) 设备表面不允许有起泡、起皱、气孔等缺陷，表面色泽应均匀一致；设备必须按全天连续运转进行设计制造。
8) 运行可靠、平稳，回转部位灵活、无卡死和刮碰现象，声响均匀，无显著振动和冲击。
9) 转动部件应做平衡试验。
10) 维护简单、噪音小、使用寿命长，符合经济运行和环保要求。
11) 出厂前进行空载试运行，直至各轴承温度稳定，并符合要求。
12) 轴承应采用SKF或FAG产品。
13）水泵和电动机应有轴承温度测量装置，方便接入招标方DCS系统。
14) 电气主要技术要求
－－额定电压：380VAC,50Hz 3Φ
－－控制柜：要求具备防尘，防水等技术要求。
- -真空真空除氧器磁翻板水位计(二线制4-20mA DC输出信号)、真空除氧器压力、双金属温度计要求具备远程输出信号功能，输出信号接入DCS系统。
- -加药装置运行信号接入DCS系统。
－－所有配套的三相异步电动机须选用二级能效的节能型低压电动机（符合中华人民共和国GB18613-2012或欧标IE3的要求，变频电机、减速机与电机一体选用三级能效的节能型低压电动机）。电动机防护等级为IP54，绝缘等级为F级，轴承采用进口FAG或SKF产品，≥37KW电动机须配电机前后端轴承加油嘴。
序号 设备名称 单位 技术参数
招标方要求 投标方描述
真
空
除
氧
器 规格型号 --- ---
水箱有效容积 m3 50
额定出力 t/h 130
工作温度 ℃ 35～40
除
氧 头 除氧水量 t/h 130
处理后水质 mg/l ≤0.05
工作压力 Mpa -0.097~-0.09
工作温度 ℃ 35~40
工作介质 --- 除盐水
材质 --- ---
除氧水箱 材质 --- ---
壁厚 mm ≥8mm
给水管(接给水泵入口) mm ---
凝结水进口管 mm ---
除盐水补水口 mm ---
水平衡管 mm ---
高压给水泵再循环管回水口 mm ---
疏水入口 mm ---
放水管 mm ---
压力表 规格 ---
数量 套 2套（其中一套信号进DCS）
双金属温度计 规格
数量 套 2
制造厂 --- ---
磁翻板水位计(二线制DC 4-20mA输出信号) 规格 ---
数量 套 1
检修人孔门 --- DN500
材质 --- Q235-A防腐
水喷射真空系统部套 型号 --- ---
材质 --- ---
使用寿命 年 不小于20年
设备重量 Kg ---
满水重量 Kg ---
水射循环水泵 数量 台 2
型号规格 --- ---
流量 m3/h ---
扬程 m ---
泵体材质 --- 304S
水泵电机 规格型号 --- ---
电压 V 380
功率 kW ---
转速 rpm ---
重量 kg ---
能效等级 --- GB 18613-2012二级
防护等级 --- IP55
绝缘等级 --- F
数量 台 2
2 锅炉内磷酸盐加药装置 组 33
单
组
锅
炉
内
磷
酸
盐
加
药
装
置 型号规格 --- ---
药剂名称 --- 磷酸盐
配置（单组） --- 两箱四泵（两药箱联通，高、低压泵分别配置到各药箱体上）
药箱容积 L 1000
液位计 型号 --- 带远传送入DCS系统
制造厂 --- ---
药箱数量 个 2
药箱材质 --- PE
低压加药计量泵 名称 --- 机械隔膜泵
数量 台 2
参数 --- Q=0～12l/h、H=1.0Mpa
高压加药计量泵 名称 --- 机械隔膜泵
数量 --- 2
参数 --- Q=0～20l/h、H=3.0Mpa
布置方式 --- 室内
搅拌泵参数 --- BLD10-17-0.37（不锈钢）
搅拌泵数量 台 1（轴、叶轮不锈钢）
进水口规格 --- ---
出液口规格 --- ---
排污口规格 --- ---
适用温度 ℃ 0-80
说明:
2、水管在给水箱内的出水口宜在低水位以下，其顶部应设置防漩涡装置。
3、真空除氧器在工作时，内部压力为负压，为防止外部大气进入除氧水箱，必须保证水箱密封性能。
4、真空除氧器底座应能承受真空除氧器、保温材料、平台扶梯重量及平台上的检修荷载、外部管系传给接管座的作用力和力矩及包括所有附件的重量，还应承受设备全部充水时的重量。
5、设备接口应能承受从管道传来的作用力和力矩。
6、设置磁翻板水位计、水位调节、水位指示表、水位报警、温度计等接口，接口形式按防真空泄漏进行设置。
7、为了便于保温，真空除氧器的所有接口均伸出筒体表面200mm，应在外形图上标明接口尺寸、位置及焊接端口详图。
8、真空除氧器上设置供运输安装和检修用的起吊构件。
9、真空除氧器壳体上的对接焊缝采用双面焊全焊透结构或双面成型达到双面焊质量的焊接结构，其焊接接头型式和尺寸可按有关规定选取，焊接接头检查可采用局部无损伤探伤。
