冷凝器在线胶球清洗装置的研发
冷凝器在线胶球清洗装置的研发
冷凝器在线胶球清洗装置---中央空调冷凝器、蒸发器冷却管极易结垢，正常在夏季供冷期应该做日常水处理，否则在高硬度水质的环境下运行，冷却水系统内溶于水中的无机盐就会随着温度的升高结晶析出，在冷凝器换热面管壁上形成水垢，导致热交换效率降低。同时硬垢增加，则能耗上升，结硬质水垢1mm厚时会增加6%~10%；由于水的泥土、泥沙、腐殖物形成污垢，加上细菌、藻类等微生物及其分泌物形成的生物粘泥，会附着在冷凝器换热管壁上形成泥垢，严重时造成管路堵塞；而污垢、粘泥会影响热交换效率，多耗电能，造成高压运行，严重时造成超压停机。所有这些严重地影响了换热设备的正常运行。
一、冷凝器在线胶球清洗装置系统概述
冷凝器在线胶球清洗装置是对中央空调主机【冷凝器】冷却管进行有效清洗的设备。冷凝器在线胶球清洗装置使用性能的好坏直接影响到主机【冷凝器】冷却管的清洗洁度和传热效果。随着国民经济发展，最近年来中央空调的市场逐渐拓宽，冷凝器在线胶球清洗装置广泛用于中央空调主机【冷凝器】清洗工作，在连续工作不降低负荷的情况下，可以随时在线清洗，能始终保持冷却管的清洁状态，能延长【冷凝器】冷却管的使用寿命，减轻劳动强度，增加经济效益。冷凝器在线胶球清洗装置是中央空调安全经济运行不可缺少的设备。
二、冷凝器在线胶球清洗装置系统使用范围
冷凝器在线胶球清洗装置漏斗式收球网主要适用于中央空调主机冷却水管的清洗装置，还适用于各种热交换器对冷却管的清洗，大大提高了热交换效果，还提高了有效的经济效益。对于小机组通常采用单流程系统。使用胶球清洗装置可在机组不减负荷的情况下清洗凝汽器，提高凝汽器的传热效果，防止汽轮机热效率因背压升高而降低，同时可防止冷却管因结垢而腐蚀，延长冷却管的使用寿命，是节能和改善劳动条件的理想设备。
三、冷凝器在线胶球清洗装置系统的优点
1、宏庆公司生产的胶球清洗装置系列产品，具有不漏球、不切球、不跑球等优点。
2、收球率：冷却水压力在1.2公斤以上，投球达到饱和状态，收球率达到95%以上。
3、采用不锈钢冲孔板作为漏斗栅网，胶球的使用寿命可以延长20倍。
四、冷凝器在线胶球清洗装置系统的组成

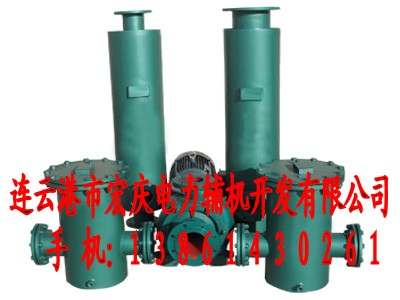

连云港市宏庆电力辅机开发有限公司设计制造的冷凝器在线胶球清洗装置，冷凝器在线胶球清洗装置是国内更新换代节能环保产品，冷凝器在线胶球清洗装置主要由收球器＋先进的强排污反冲清洗滤网＋发球器＋储球器＋球阀等组成。
1、结构设计新颖合理。
2、自动化性能好，操作方便。
3、收球率，胶球回收率≥98%。
4、反冲清洗滤网过滤能力强，反冲洗性能好。
五、冷凝器在线胶球清洗装置系统工作原理
冷凝器在线胶球清洗装置启动时，选用合适的胶球，将胶球从装球室手孔处投入储球器内，投球数量为主机【储球器】冷却水管数的10%。先打开收球器的球阀，然后启动发球器，关闭放水阀，再打开发球器上部的排气阀，排完装球室内的空气，关闭排气阀，再打开送球管道中间的球阀，当水流正常运行时慢慢打开发球器的切换阀，不宜过猛的切换，过猛切换会导致收球器堵球。胶球在循环水流带动下进入【冷凝器】水室。胶球在循环水进出口压力差的作用下跳动旋转洗刷冷却管内泥沙污物，对冷却管内进行一次有效抹擦，使【冷凝器】冷却管内壁泥沙污垢随着水流带出，胶球经循环水水流的带动下进入收球器，收球网将胶球分离出来，由胶球泵再将胶球重新吸入装球室，按此规律往复循环对中央空调主机【冷凝器】冷却水管进行连续清洗，清洗运行时间一般为40分钟。
六、冷凝器在线胶球清洗装置的组成部件细节说明
1、冷凝器在线胶球清洗装置----收球器：收球器是胶球清洗系统中的最关键设备，它安装在中央空调主机【冷凝器】冷却水的回水管段上，它的作用是把胶球从冷却水中分离出来。宏庆公司设计的收球器，它克服了其它收球器的漏球、跑球、切球、碎球等缺点，操作方便，收球率高，经济效益好。
2、冷凝器在线胶球清洗装置----反冲洗滤网：滤网是净化冷却水的主要设备之一，反冲洗滤网可以清洗大于3㎜∽20mm的一切杂物，能保证胶球畅通无阻在主机【冷凝器】冷却管内正常运行，反冲洗滤网起到了关键作用。详细工作参数等情况参阅反冲洗滤网使用说明书。反冲洗滤网结构形式如二次滤网使用说明书上的图样所示：它主要由：（1）壳体（2）不锈钢网芯（3）传动机构（4）减速机（5）强排污装置等部件组成。
3、冷凝器在线胶球清洗装置----【储球器】：装球室是胶球清洗装置系统用于放球、取球、存储和观察胶球循环情况的必要装置：它由外壳、漏斗、止回器、切换阀等部件组成，并设计观察窗、排气阀、放水阀。
4、冷凝器在线胶球清洗装置【发球器】：它是胶球系统中让胶球进行不断循环的动力设备，该水泵是一个专用无障碍离心泵，其叶轮由两片叶片构成管状通道，它具有不堵球、不切球和对胶球磨损力小等优点。
5、冷凝器在线胶球清洗装置----球阀:球阀是胶球清洗装置系统用于投球、收球的主要设备，主要阀体和球型阀板组成。
七、冷凝器在线胶球清洗装置系统配置【全自动胶球清洗装置】
冷凝器在线胶球清洗装置系统控制还可以设计成【全自动胶球清洗装置】，主要靠PLC模块自动化控制，电动滤网在进水口配有差压变送器。当电动滤网网面通流面积减少时，达到设计差压值时，差压变送器将信号传送给PLC，PLC模块指令启动电动滤网传动机构，同时打开电动排污阀进行排污。当差压值恢复时，差压变送器将信号传送给PLC模块，PLC模块指令停止电动二次滤网旋转，关闭电动排污阀。PLC同时配有时间实施计划，冷凝器在线胶球清洗装置最新系统控制----投用可设置自动保护，清洗时间设计范围可以设置10-999小时自动清洗一次。清洗时间可设置为30-45分钟，清洗时间设置：冷凝器在线胶球清洗装置运行，PLC指令打开储球器前置电动收球阀和循环水进水管道上电动投球阀，再将信号传送给发球器，启动发球器。当正常运行后，PLC指令打开发球器电动球阀，循环水管道回水管道上装有收球阀，PLC设置时间清洗为30-45分钟后。PLC指令关闭发球器的电动阀门，其次PLC指令停止发球器运行，PLC再指令关闭电动投球阀门--收球电动阀门。根据PLC设置每隔10-999小时再进行下一次清洗工作，克服了人为清洗不正规等因素，保证了胶球清洗装置的安全稳定运行。
