常温过滤式海绵铁除氧器产品使用说明书?

日期:2020/5/9 10:42:35 浏览次数:3

常温过滤式海绵铁除氧器产品使用说明书?

          常温过滤式海绵铁除氧器是近几年新型研发的一种高效除氧设备,显然这种除氧器得到了用户们的关注和使用,提高了除氧行业的技术发展,那么连云港宏庆公司介绍常温过滤式海绵铁除氧器产品使用说明。

常温过滤式海绵铁除氧器概述:

          BMCY常温过滤式海绵铁除氧器去除溶于水中的氧气,对于防止锅炉或其它用水设备的腐蚀,保证其安全经济运行有着重要的意义。多年来,人们一直在为传统的除氧方法因受苛刻的外界条件影响而达到不到理想的除氧效果、或不能经济地运行而苦恼。连云港宏庆公司开发出了JCFD型常温过滤式除氧器,它克服了传统除氧的种种缺点,自投放市场6 年来,实践证明该常温过滤式海绵铁除氧器出水溶解氧含量可保证在0.05mg/L 以下,符合低压锅炉《GB1576-2001》标准。已成为低压锅炉除氧设备的更新换代产品。

常温过滤式除氧的机理

          常温过滤式海绵铁除氧器应用技术生产的海绵铁粒,主要成分是铁,其疏松多孔的内部结构,提供的比表面积是普通铁屑的5—10 万倍,可使水中的氧与铁迅速发生彻底的氧化反应,使水中溶解氧稳定在0.05mg/L 以下,其反应式为:2+2Fe+ 2H2O + O2 2Fe(OH)22+2Fe(OH)2 + H2O + 1/2 O2 2Fe(OH)3反应产物只要用一定强度的反洗水流可以冲洗干净(大约5—10 分钟)。海绵铁的消耗量很低,根据处理水量与水质的不同,一般6—12 个月补充一次即可。经过除氧后的水中增加了少量的铁离子(一般为0.2—0.5mg/L),对于热水锅炉来说  仍符合国家规定的水质标准。但对于蒸汽锅炉或对给水二价铁离子有严格要求的给水除氧来说,可以在现有除氧器后装除铁,去除除氧器出水中的二价铁离子,保证锅炉给水水质。本公司备有各种规格的离子交换除铁装置供用户选用。

常温过滤式海绵铁除氧器设备特点

          1、可实现常温下除氧,进水无需加热。

          2、除氧效果稳定可靠,出水中溶解氧的含量小于 0.05mg/L。符合低压锅炉

《GB1576-2001》标准。

          3、设备品种齐全,控制方式可根据用户要求选择全自动和手动控制方式。

          4、常温过滤式海绵铁除氧器安装无特殊要求,克服了热力、真空除氧必须高位安装的不便。

          5、设备可低位布置,占地小,工艺简单。

          6、对于常温过滤式海绵铁除氧器则无须安装反洗水泵,系统简单。

设备技术参数

(一)全自动控制类型常温过滤式海绵铁除氧器规格和技术参数

型号

参数名称

BMCY -4

BMCY -6

BMCY -10

BMCY -15

BMCY -20

BMCY -25

BMCY -30

BMCY -40

BMCY -50

出水(M/H) 4 6 10 15 20 25 30 40 50

设备外形尺寸 直径 400 600 700 800 900 1000 1200 1400 1600

罐体高度 2200 2300 2400 2600 2600 2800 2900 3100 3400

占地(边长) 500 600 900 1000 1200 1300 1400 1500 1600

接管管径 进出口管 32 40 50 50 65 80 80 100 100

反洗水管 32 40 50 65 80 80 100 100 100

填料重量(kg) 250 400 550 950 1200 1400 1500 1850 2200

设备荷重(kg) 660 910 1320 1800 2300 3100 3800 4600 5400

填料层高(mm) 1200

工作压力(Mpa) 0.15—0.5MPa

控制方式 自动控制,定时反洗

工作温度℃ 8—50℃(大于50℃时,用户要提前提出便于厂家处理)


(二)手动控制类型常温过滤式海绵铁除氧器规格和技术参数

型号

参数名称

BMCY -4

BMCY -6

BMCY -10

BMCY -15

BMCY -20

BMCY -25

BMCY -30

BMCY -40

BMCY -50

出水(M/H) 4 6 10 15 20 25 30 40 50

设备外形尺寸 400 400 700 800 900 1000 1200 1400 1600 1600

2200 2300 2400 2600 2600 2800 2900 3100 3400 3400

500 600 900 1000 1200 1300 1400 1500 1600 1600

进出口管经(mm) 32 40 50 50 65 80 80 100 100

反洗水泵水量(T/H) 32 40 50 65 80 80 100 100 100

填料重量(kg) 250 400 550 950 1200 1400 1500 1850 2200

设备荷重(kg) 660 910 1320 1800 2300 3100 3800 4600 5400

填料层高(mm) 1200

工作压力(Mpa) 0.15—0.5MPa

控制方式 自动控制,定时反洗

工作温度℃ 8—50℃(大于50℃时,用户要提前提出便于厂家处理)

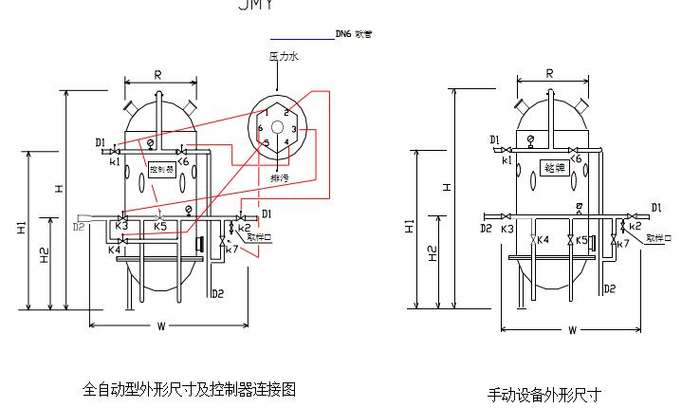

五、常温过滤式海绵铁除氧器安装图

六、常温过滤式海绵铁除氧器操作说明

一、 自动控制系统说明:

1、控制原理

          常温过滤式海绵铁除氧器的运行终点是根据时间或压差来控制的。我公司所提供的是时间定时器根据时间来控制的系统的反冲洗。控制系统由集成在控制箱上的时间定时器、控制器、水源信号分配器以及7 个液动隔膜阀组成。根据定时器所设定的反洗时间间隔来控制系统的反冲洗。信号分配器把液压信号分配传输到自动隔膜阀从而完成除氧各工艺过程的自动切换。

          ①、定时器:在控制箱上右下角,可调整反洗时间间隔在0 到24 小时范围内,一般不小于6 小时。

          ②、控制器电源为220V/50Hz,1#端子接零线,2#端子接火线;程序盘在控制器的中上部,反洗程序在程序盘上设置。通过插拔程序盘上销钉的个数来设定反洗、正洗时间程序(销钉在程序盘后面)。出厂前已经根据工艺要求设置好了,一般不需用户改变。出厂设定:反洗一:8 分钟。反洗二:8 分钟。正 洗:12 分钟。

          ③、水源信号分配器:分配器上水源接口1 号接隔膜阀K1、K5;2 号接隔膜阀K2;3 号接隔膜阀K3;4 号接隔膜阀K6;5 号接隔膜阀K4;6 号接隔膜阀K7;

七、常温过滤式海绵铁除氧器使用注意事项:

          1、新设备或新增填的海绵铁,首次使用时应进行反洗,反洗必须彻底,保证洗清杂质。

          2、填装海绵铁时,注意保证罐内两室填装高度均匀。

          3、对于蒸汽锅炉给水除氧,要求常温过滤式海绵铁除氧器后配专用除铁罐。

          4、填料高度小于800mm时,必须及时补充海绵铁,达到要求高度(上视镜中线水平)。

          5、常温过滤式海绵铁除氧器暂停使用时,应冲洗干净后加满水,常压密封保存,切不可失水.

          6、常温过滤式海绵铁除氧器长时间停用时,应在一月内至少反冲洗2到3次。

          7、常温过滤式海绵铁除氧器反洗流速必须在80-120m/h,以保证反洗水强度。

          8、目前,各种类型海绵铁充斥国内市场,每种的用途迥异,但如果用于常温过滤除氧的用途,只能使用本公司技术生产的专用海绵铁填料,才能保证除氧效果。
