真空除氧器与三位一体电化学真空除氧器控制系统使用说明操作说明书?

日期:2019/6/5 9:55:27 浏览次数:206

真空除氧器与三位一体电化学真空除氧器控制系统使用说明操作说明书?

真空除氧器与三位一体电化学真空除氧器控制系统使用说明操作说明书?

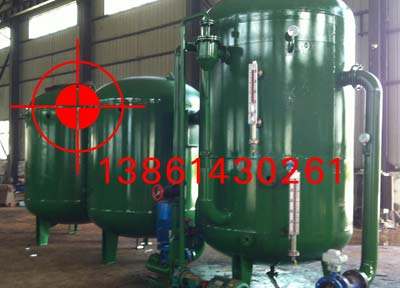

1、三位一体电化学真空除氧器控制要求

        控制三台阀(220, 0.09kw,带开到位、关到位,常开节点),两台真空泵,一台增压泵,一个辅助除氧装置。

2、三位一体电化学真空除氧器使用说明

1)操作

        对于三位一体电化学真空除氧器系统中的每个执行机构,都可以通过空开来单独控制,以方便工作人员检修。

        本三位一体电化学真空除氧器系统包括就地手动控制、就地自动控制、远程手动控制、远程自动控制四种运行模式。特别提醒:系统上电前,请打开真空罐、电化学罐、化学罐上的排污阀,排空罐中残留的水(或将水位下降到安全范围内),以防止运行时发生意外。

        系统刚上电时,将进行初始化动作,即将所有执行机构关闭。在初始化结束前,禁止执行手动和自动操作。

a)手动运行

        手动运行包括就地手动和远程手动,以就地手动为例进行说明。将控制柜面板上的操作旋钮旋至“就地手动档”,如图1所示,在触摸屏主页中点击“手动模式”按钮,系统将进入手动页面,入图2所示,此时可以按下页面中的各执行器图标,控制相应执行器动作。系统在检测到阀门的到位信号后,将自动停止该阀门动作;在泵的手动操作中,应观察电机转向是否正确(顺时针),若不正确,将电机电源线中的任意两根调换位置即可。当系统正在执行自动运行周期时,手动操作无效。


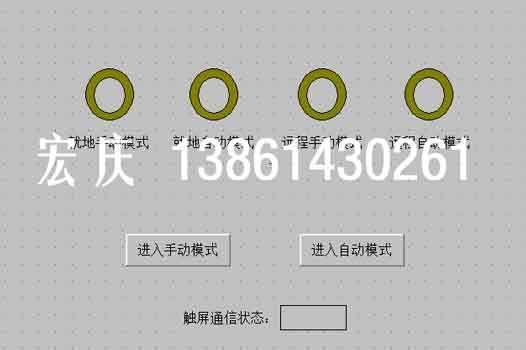

图1:主页


图2:手动模式


b) 自动运行

        自动模式操作界面如图3所示。若系统刚上电,请等待系统“初始化”完成;若系统进行了手动调试,请将手动调试时所涉及到的执行器回到初始状态(即所有执行器关闭),然后再进行自动操作。


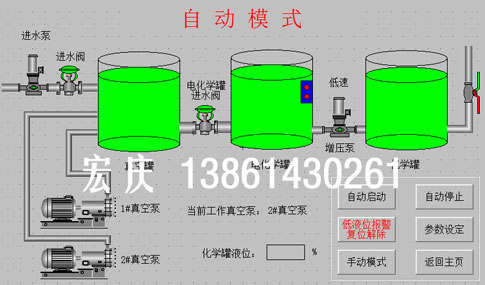

图3 自动模式

        真空罐上装有两只电接点真空表,左侧一只将绿色表针(高限)设置在0.04(A),红色表针(低限)设置在0.04(B);右边一只将绿色表针(高限)设置在0.075(C),红色表针(低限)设置在0.07(D)。如需自行设定其他值,应遵循A=B,C>D。化学罐上装有一只磁翻板液位计(带远传变送器,4-20mA),应设定三个液位值R、P、Q,其中R>P>Q。建议设定值R=65%,P=60%,Q=10%。设备配有两台真空泵,一备一用。控制柜上设置有“真空泵用一备二/用二备一”旋钮,用来确定两台真空泵的常用备用关系。由于每台真空泵工作时,其循环水阀(手动阀)要打开降热,因此两台真空泵严禁设置自动故障切换功能。控制器接收到“自动启动”信号后,启动真空泵;

        三位一体电化学真空除氧器当真空度达到真空度值A时,打开电化学罐进水阀;开到位后,打开进水阀,同时启动进水泵(进水泵由需方提供);当真空电化学罐液位到(浮球接通),启动增压泵,向化学罐内进水;当化学罐液位达到液位值R时,停增压泵;此后当液位降至P时增压泵再次启动。若液位降至液位Q,应停机检查,造成此种现象的原因多为出水口流量过大。电解除氧装置的控制:真空罐内的液位首次达到真空度值A后,开始监测。只要真空度值低于设定值D,电解除氧装置启动;当真空度升到C时,电解除氧装置停止。

        进水阀的控制:在进水阀首次打开后,开始监测。当真空罐液位达到(浮球通),进水阀关闭,进水泵停;当真空罐液位断掉(浮球断),进水阀打开,进水泵启动。

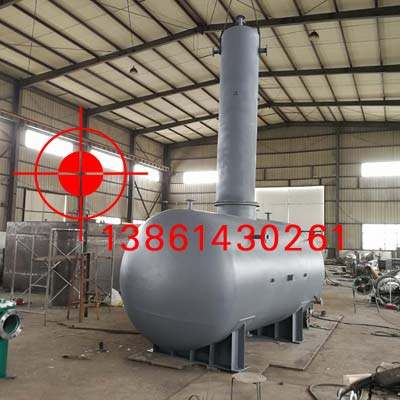

        真空除氧器的原理是基于亨利定律,即在封闭容器中,气体在水中的溶解度与该气体在水面上的分压力成正比。水在沸腾时,水面上蒸汽的分压力增加,溶解于水中的气体分压力随之减少,当水面上充满了水蒸汽时,水不再具有溶解气体的能力,水中所溶解的气体就析出。从水的饱和温度特性可知,在真空状态下低温水也能沸腾,真空除氧就是利用这一特性达到除去气体(包括氧气)的目的。
